北理工團隊在二維鐵電材料CuVP2S6的直接合成與神經形態計算方面取得重要進展
發布日期：2025-07-11 供稿：物理學院 攝影：物理學院
編輯：王莉蓉 審核：陳珂 閱讀次數：

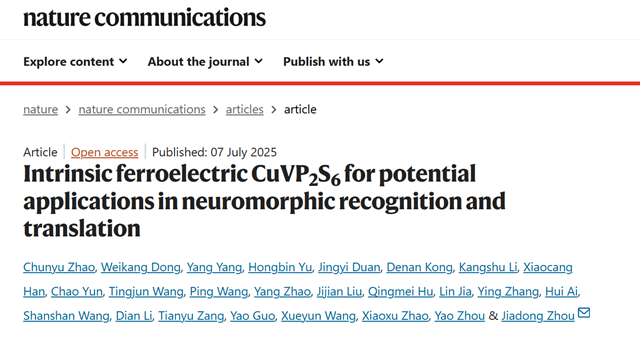

近日，北京理工大學物理學院周家東教授團隊在二維鐵電材料CuVP2S6合成與神經形態器件研究中取得突破。通過化學氣相沉積法首次合成了二維CuVP2S6晶體材料，并結合球差電子顯微鏡（STEM）系統，揭示了二維CuVP2S6晶體材料的內在鐵電機制?；贑uVP2S6的突觸器件實現了光學識別-機器翻譯集成功能。相關成果以" Intrinsic ferroelectric CuVP2S6 for potential applications in neuromorphic recognition and translation"為題發表于《Nature Communications》。北京理工大學在讀博士生趙春雨、董偉康、楊陽及本科生俞鴻彬?yàn)樵撜撐墓餐谝蛔髡?，通訊作者為北京理工大學周家東教授。
由于鐵電材料具有自發極化特性，并且其極化狀態可被外加電場調控，因此在非易失性存儲器、邏輯器件和傳感器等領域具有廣泛的應用前景。傳統鐵電材料（如鈣鈦礦氧化物、混合鈣鈦礦和有機化合物）在室溫下難以維持穩定的鐵電性，主要由于其臨界去極化厚度或界面效應的限制。相較之下，二維（2D）范德瓦爾斯（vdW）鐵電材料憑借其無懸掛鍵的表面、較弱的層間vdW耦合、穩定的極化狀態以及原子級集成特性，在非易失性存儲器和下一代納米器件的應用中展現出顯著優勢。近年來，雖然多種二維鐵電材料（如CuMP2S6、SnX等）已通過實驗驗證，但超薄二維鐵電材料的直接合成以及其鐵電機制的直接觀測仍面臨諸多挑戰。CuVP2S6，作為一種將磁性釩離子引入過渡金屬磷硫族化合物系統的材料，有望實現其室溫多鐵性和非易失性功能，并在類腦計算系統中具有廣泛的應用前景。然而，由于CuVP2S6復雜的晶體結構、較差的穩定性以及復雜的化學反應過程，超薄二維CuVP2S6的直接合成仍然充滿挑戰。因此，實現二維CuVP2S6材料的合成并研究其鐵電極性，對于深入理解其鐵電機制并發展新型電子器件至關重要。
本研究通過空間限域化學氣相沉積法合成了二維材料CuVP2S6，并采用二次諧波生成（SHG）和壓電響應力顯微鏡（PFM）驗證了其鐵電性。實驗結果顯示，在15 nm厚度下，CuVP2S6仍能保持可切換的面外鐵電極化，且其鐵電相變溫度高達650 K。利用外加電場的原位掃描透射電子顯微鏡（STEM），直接觀察到銅離子在VS6八面體框架中的遷移行為，揭示了其鐵電性的原子級機制。此外，CuVP2S6展現出優異的光電突觸特性，能夠用于光學字符識別和神經機器翻譯，為類腦計算系統的發展提供了新的思路。該研究為二維鐵電材料的設計與應用提供了有力的實驗依據，展示了其在非易失性存儲器、邏輯器件以及類腦計算領域的巨大潛力。

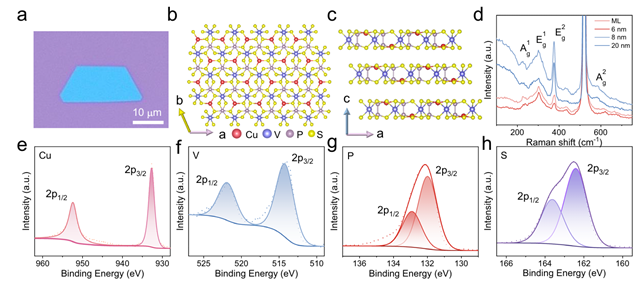

圖1. CuVP2S6的晶體結構與表征。
本研究采用空間限域化學氣相沉積法（SC-CVD）合成了高質量四元化合物CuVP2S6。通過精確調控前驅體比例、溫度梯度與反應時間，抑制了體相晶體生長，成功制備出不同厚度的CuVP2S6薄片（橫向尺寸約20 μm）。拉曼光譜確認了晶體的結構特征，X射線衍射（XRD）證實了沿c軸的高結晶度，X射線光電子能譜（XPS）驗證了各元素（Cu, V, P, S）的化學態。綜合表征結果證實了所合成CuVP2S6樣品的高質量。

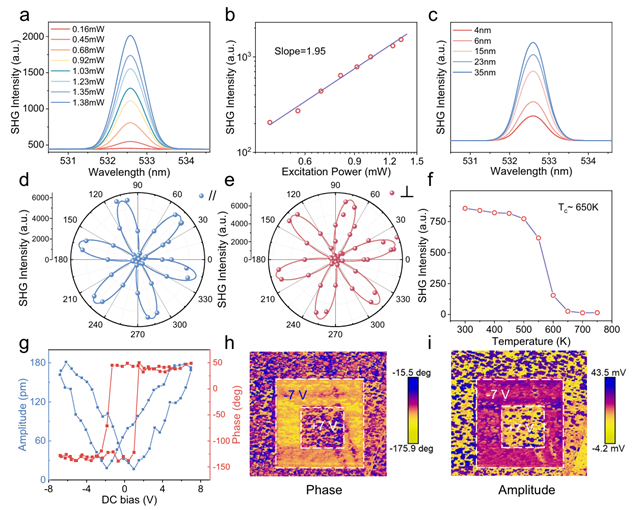

圖2. CuVP2S6的二次諧波與鐵電特性表征。
二次諧波生成（SHG）與壓電力顯微鏡（PFM）表征協同證實了CuVP2S6的本征面外鐵電性。SHG測試顯示其顯著的非中心對稱特性：強度隨厚度呈二次方依賴關系（圖2b），溫度依賴SHG測量揭示鐵電相變溫度高達650 K（圖2f），具備優異的熱穩定性。PFM電滯回線呈現典型的180°相位回滯與蝶形振幅響應（圖2g），證實極化可逆切換特性；通過針尖寫入偏壓（±7 V）實現可控疇翻轉，寫入?yún)^(qū)域顯示顯著相位/振幅對比（圖2h，i）證明15 nm薄片仍保持穩定鐵電性。上述結果共同為CuVP2S6的超薄尺度鐵電性及高溫穩定性提供了實驗依據。

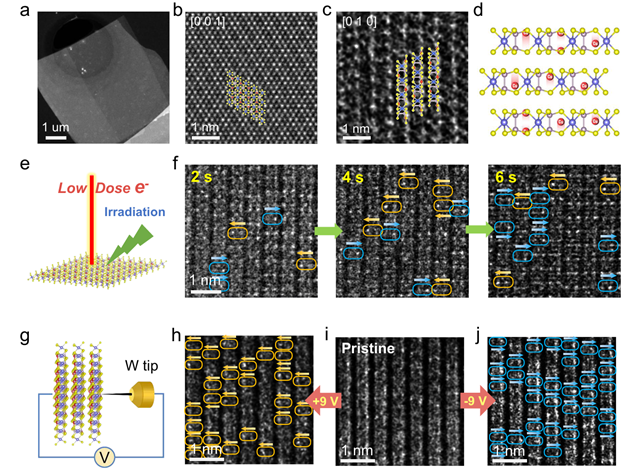

圖3. CuVP2S6的原子結構及原位Cu離子遷移過程。
本研究創新性地利用高角環形暗場掃描透射電鏡（HAADF-STEM），直接觀測了原子尺度下CuVP2S6中銅離子的動態遷移行為。電子束輻照和電壓驅動Cu離子遷移的行為，生動地展示了原子演化對鐵電性能的影響。該發現為原子尺度下鐵電機制研究提供了關鍵見解，為CuMP2S6（M=In，Cr，V）器件的未來設計和性能調控提供了指導。

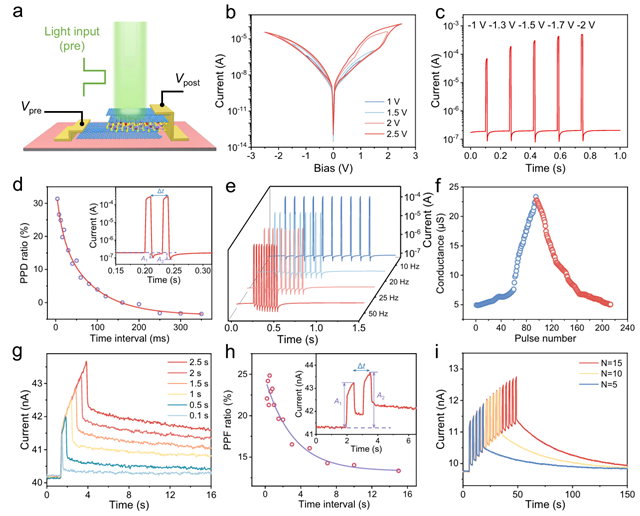

圖4. 基于鐵電CuVP2S6突觸器件的電子特性與光電特性。
為探究CuVP2S6材料的突觸特性，本研究制備了石墨烯電極垂直器件（圖4a）。器件I-V曲線呈現隨掃描電壓增大的滯后窗口（圖4b），并通過掃描速率無關性驗證了非陷阱態效應。電脈沖測試（-1~-2 V, 10 ms）顯示突觸后電流（PSC）衰減后恢復，體現短程抑制（STD）特性（圖4c）。雙脈沖刺激誘發雙脈沖易化（PPF）與抑制（PPD）效應，PPD比率隨脈沖間隔增大呈雙指數衰減（圖4d）。電導調制實驗表明CuVP2S6具有優秀的線性長程增強（LTP）/抑制（LTD）特性及更寬電導態（圖4f）。光電測試揭示520 nm激光可模擬電脈沖實現STP/LTP轉換及PPF效應（圖4g-h），其光電協同特性為感存算一體提供新路徑。

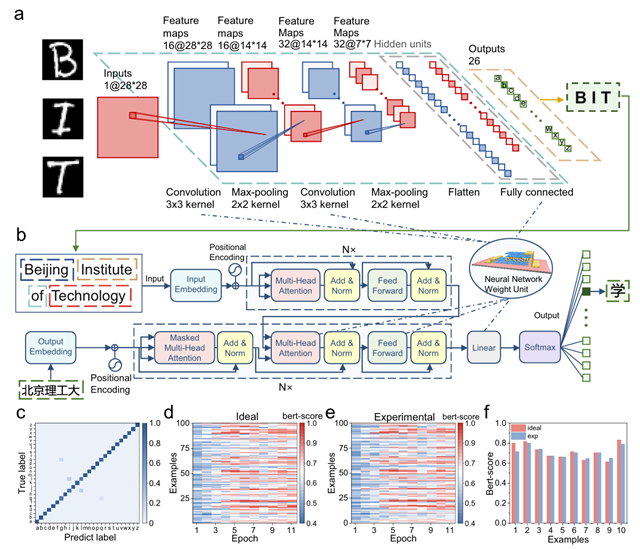

圖5. 鐵電CuVP2S6突觸器件用于手寫字母識別與神經機器翻譯。
基于CuVP2S6材料的多級電導調控特性，提出了一種類腦神經網絡芯片結構，集成了二維突觸器件。該芯片通過模擬生物突觸權重分布機制，成功實現了跨模態智能處理功能：在光學字符識別任務中，卷積神經網絡憑借突觸器件的精密權重調節達成高精度識別；在神經機器翻譯任務中，Transformer架構利用多級電導態實現翻譯質量逼近理想浮點模型，部分樣本因動態權重優化表現更優。實驗證實，電導多態特性可有效支撐復雜認知任務的硬件級處理，同時光電協同機制為感存算一體架構提供新路徑。
該工作為設計新型二維鐵電材料開辟了新途徑，擴展了室溫鐵電材料庫，為二維材料在光電融合神經形態計算領域的應用鋪平了道路，助力了感存算一體芯片的發展。該工作得到了國家重點研發計劃、國家自然科學基金、北京市自然科學基金、北京市杰出青年科學基金的資助，并獲得了北京理工大學分析測試中心的技術支持。
